S88 Tastatur

Kurzbeschreibung:

50 Tasten
S88-N Bus
Modularer Aufbau
Verschiedene Tastaturvarianten möglich

Beschreibung:
Mit dieser Tastatur ist es möglich Weichen, Signale oder andere Aktionen der Modellbahn auszuführen.
Die Tastatur wird einfach an den vorhandenen S88 bzw. S88-N Bus angesteckt. Dann kann in der Steuersoftware in meinem Fall dem TrainController Gold einfach ein Rückmelder angelegt werden und wenn der Rückmelder ausgelöst wird, also eine Taste gedrückt wird, wird die entsprechende Aktion ausgeführt. Die Tastatur ist ein Zusammenbau bzw. eine Modifikation des Rückmeldemoduls SMS88-N von www.digital-bahn.de. Dieses Modul habe ich abgespeckt und insgesammt 7 Module also 56Rückmeldekontakte (7Byte) wovon nur 50 benutzt werden, auf eine Europlatine gepackt. Die Anbindung an die Tastaturplatine erfolgt via 3x 18Polige Flachbandkabel. So ist es möglich auch die Basisplatine zu nutzen und andere Tastaturen daran zu verwenden. Desweiteren sind links und rechts jeweils eine RJ45 Buchse angebracht, die die Anbindung an die Modellbahn via S88-N ermöglicht bzw. weitere Tastaturen oder Rückmelder können angeschlossen werden. Ich habe die Platinen so erstellt, dass man sie problemlos in ein Modular-Alugehäuse bekommt, wie man es bei Conrad und Reichelt erhält.. Momentan habe ich 2 verschiedene Tastaturen entworfen die Version 1 wie unten zu sehen, die Version 2 hat auch 50 Tasten nur sind alle gleichmässig verteil. Gedacht ist die Version 1 als Stellpult für Weichen und Signale in der Rot/Grün Kombination und die Version 2 als Makro Tastatur um Fahrstrassen oder Aktionen auf der Anlage auszuführen.

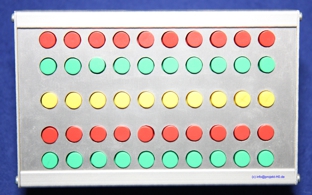

Version1 mit 20 Rot/Grün(z.B. Weichen und Signale) Tastern sowie 10 Gelbtastern(Makros und Beleuchtung)

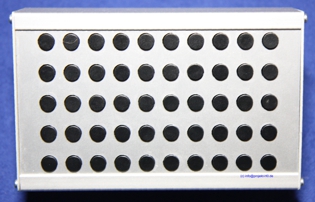

Version 2 mit 50 Schwarzen Tastern

Basisplatine unbestückt

Basisplatine bestückt

Anschlussseite

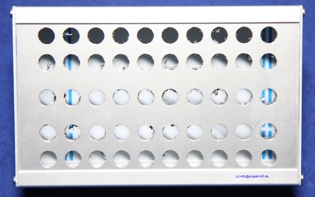

Gehäuse bearbeitet

Herstellung der Frontplatte

Hier all meine Tastaturen zusammen als Analoge Stellwerksfunktion, die Tastatuten sind alleine an ein HSI angeschlossen, und über den TrainController verknüpft. Somit kann ich die Bahn wie eine Analoge behandeln.

Baupläne/Platinenlayouts auf Anfrage

Meine Empfehlung ist, diese Tastaturen an einen separaten S88 bzw. S88-N Bus zu stecken, um eventuelle Störungen des Hauptbusses also Rückmeldekontakte an Schienen usw. auszuschliessen. Da man in einer anständigen Steuersoftware immer mehrere Zentralen ansprechen kann, z.B. ein HSI-88 von LDT. Damit geht man auf Nummer sicher. Ich habe mir eines bzw. die Zentrale von www.openDCC.de nachgebaut und diese dafür verwendet.

Wer Fragen oder Anregungen hat, kann sich gern bei mir melden (Kontakt) ich bin gern bereit mein Wissen zu teilen und beim Bau zu helfen.
Der Bau ist nicht einfach und erfordert schon ein wenig Erfahrung.
Der Preis der ganzen Aktion sind ca.90-180Euro Materialpreis.
Die Baudauer, je nach dem wie schnell man ist, so um die 12-19Std.
