Projekt  21MTC LokPilot in DW8 "Kittel" 3425

Hier mein Projekt zum Umbau von dem DW8 "Kittel" 3425  mit LokPilot

Kurzbeschreibung:

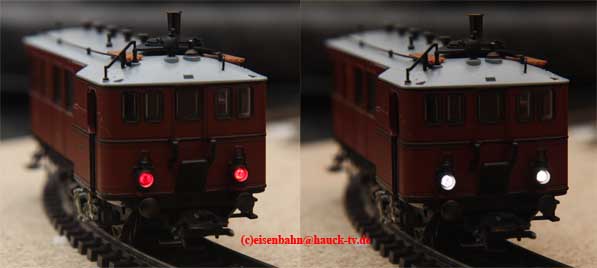

• Rotes und Weisses Spitzenlicht
• Schaltbares Innenlicht
• Fahrkomfort eines LokPiloten

Beschreibung:
In diesem Projekt  geht es darum den DW8 "Kittel" 3425 mit einem Lokpiloten auszustatten. Dieses gestalltete sich als schwierig, da nicht genügend Platz in der Lok war. Deshalb musste ich gezwungenermassen 2 neue Platinen entwerfen. Die eine Platine sitzt aussen bzw. an der Stelle, wo der Original Dekoder saß.

Diese ist so aufgebaut, dass ein LokPilot mit 21MTC Schnittstelle darauf passt. Leider musste ich später feststellen, dass für ein Original 21MTC Lokpilot nicht genug Platz da ist. Und wenn doch passen der Schleifer und die Abdeckung unten nicht mehr darauf. Da ich noch einen LokPiloten mit Kabeln rumliegen hatte, bot es sich an, diesen zu nehmen. Ich befreite den LokPiloten aus dem durchsichtigen Schrumpfschlauch (ACHTUNG Garantieverlust) und lötete die Kabel ab. Dann steckte ich den Piloten auf die andere Platine, da die Löcher der 21MTC Schnittstelle ja schon im Piloten vorhanden waren, und lötete diesen fest. Auf der Platine sind auch noch 2 Transistoren und Widerstände untergebracht, die AUX3 und AUX4 bereitstellen, die für das rote Spitzenlicht dienen.

Die zweite Platine ersetzt die Innen, wo dann alle notwendigen LEDs an den passenden Stellen Platz finden. Es ist im Inneren sehr eng, da an der Stelle, wo die gelbe LED vorher war, jetzt 2 LEDs sitzen. Leider ist es mir nicht gelungen die Platine ohne Brücken zu fertigen, da ich auch hier aus Isolationsgründen auf einer Singellayer Platine bleiben wollte. Die Brücken sind aber problemlos mit einem Haardraht zu machen, lediglich der Motor braucht 2 dünne "Käbelchen". Man benötigt von der alten Platine die 4 Lampenhalter für die Innenraumleuchten, sowie die 2 Motorklammern. Diese werden an die gleichen Stellen auf der neuen Platine gesetzt. Jetzt muss nur noch einer der 3 Radschleifer angepasst werden. Er wird auf dem einen Ende gekürzt, da darunter die Platinenverbindung sitzt und das geht mechanisch nicht.
Da die alten Platinen untereinander mit 3 Kontakten verbunden waren und wir jetzt 8 Kontakte brauchen, muss an der Stelle etwas Platz gefrässt werden. Anschließend können die Platinen eingesetzt werden und der Testlauf kann beginnen. Beim Zusammenbau des Lokgehäuses ist es wichtig genau zu schauen, ob die innere Platine auch so rein passt. Wenn die LEDs ein wenig überstehen, passt die Haube nicht darauf und man muss an der Platine nacharbeiten.

Hier eine Übersicht von aussen

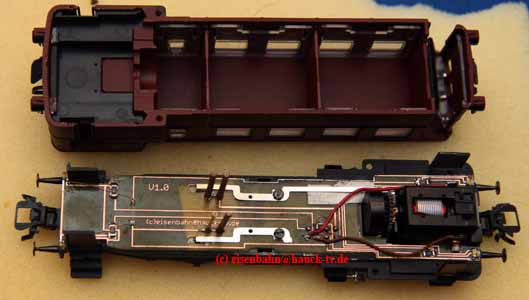

Platinenansicht innen

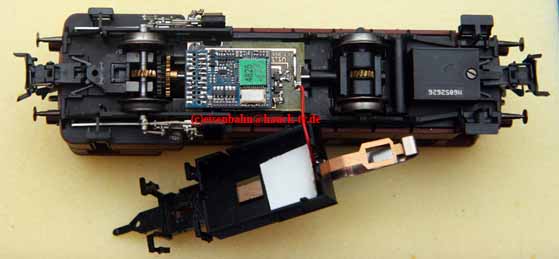

Platinenansicht aussen

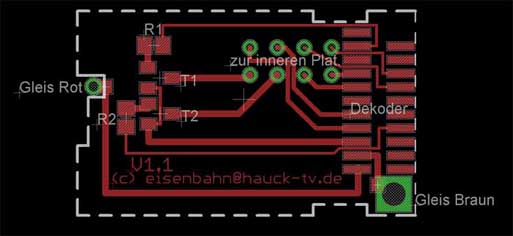

Hier das Platinenlayout aussen (Dekoder)

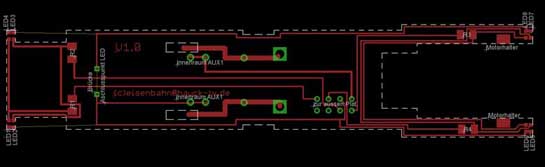

Hier das Platinenlayout innen (LEDs)

Benötigte Materialien

Wer Fragen oder Anregungen zu dem Umbau hat, kann sich gerne bei mir melden (Kontakt). Ich bin gerne bereit mein Wissen zu teilen und beim Bau zu helfen.
Es ist ziemlich schwer. Man braucht gute Lötkenntnisse.
Der Preis der ganzen Aktion beläuft sich auf ca. 10€ ohne Platinenmaterial; die Baudauer, je nachdem wie schnell man ist, so um die 60-90min.
