Projekt Adapterplatine 21MTC

ersetzt 610761 Dekoder und Spitzenlichter

Hier mein Projekt zum Umbau von Loks, die einen 610761 fx Dekoder besitzen. Diese Platine gibt einfach nur die Ausgänge des Dekoders weiter.

Kurzbeschreibung:

• Adapter Platine, die den alten 610761 Dekoder ersetzt, um einen Dekoder mit 21MTC Schnittstelle anzubringen
• Einfacher Austausch des Dekoder
• Singellayer Platine, die es ermöglicht die Platine direkt anzuschrauben, ohne Abstandshalter und Isolierung
• 4x AUX, 2x Licht Ausgänge möglich.

Beschreibung:
Dieses Projekt beschreibt den Umbau bzw. die Herstellung einer Adapterplatine. Die Ideen und den Ansporn habe ich mir von "www.volkersmobakeller.de" geholt. Da die Platine aber meinen Ansprüchen nicht genügte bzw. ich eine Platine auf Singellayer - Basis und auch keine SMD Brücken haben wollte, habe ich die Platine komplett neu gezeichnet und entworfen.
Diese Platine macht nichts anderes als die Anschlüsse eines Dekoders mit 21MTC Schnittstelle herauszulegen. Dabei habe ich versucht die Anschlussreihenfolge des 610761 Dekoders beizubehalten.
Mir ging es in diesem Projekt darum, auf den Fahrkomfort eines Loksound Dekoder von ESU nicht zu verzichten. Natürlich soll die Lok auch ordentlich "Krach" machen.
Desweiteren habe ich 4 Transistoren eingebaut, um auch AUX3 und AUX4, sowie eine Fernlicht Schaltung zu ermöglichen.
Was ich noch nicht getestet habe, ob die Platine auch in andere Loks, ausser die BR185, hinein passt.

Hier eine Übersicht

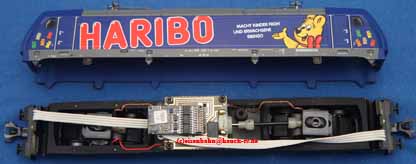

Hier ein Eindruck von meiner umgebauten BR185 Haribo Lok mit Loksound Dekoder

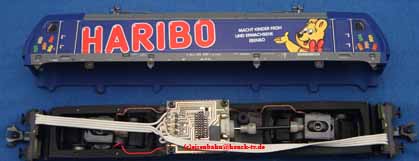

Hier ohne Dokoder

Hier die umgebauten Spitzenlichter

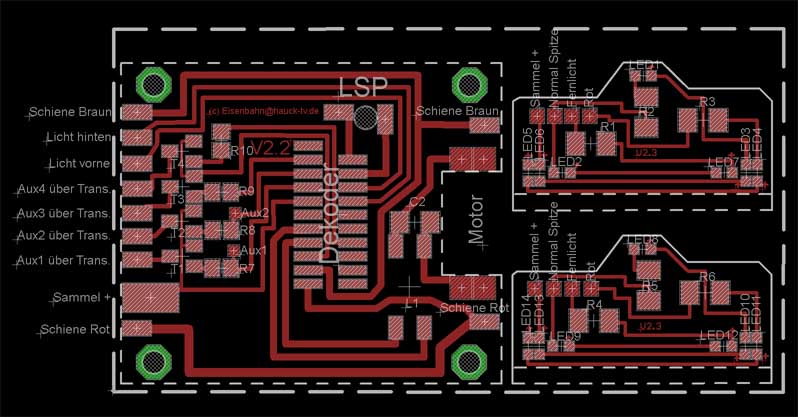

Hier das Platinen Layout

Wer Fragen oder Anregungen zum Umbau hat, kann sich gerne bei mir melden (Kontakt). Ich bin gerne bereit mein Wissen zu teilen und beim Bau zu helfen.
Es ist ziemlich schwer. Man braucht gute Lötkenntnisse.
Der Preis der ganzen Aktion beläuft sich auf ca. 5€; die Baudauer, je nachdem wie schnell man ist, so um die 30min.
